Scaricatore T2+T3 DS 40 VGS

Pagina di dati



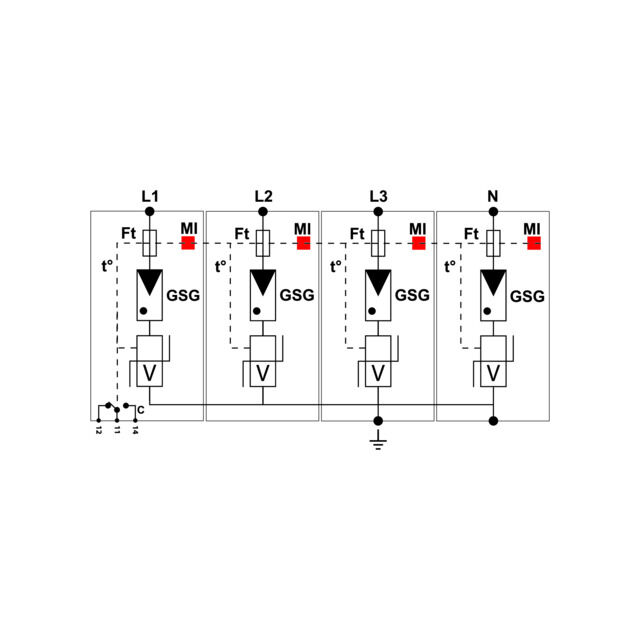

Caratteristiche
- protezione da sovratensioni tipo 2+3
- 10 anni di garanzia
- In = 20kA; Imax = 40kA
- sovratensione temporanea TOV
- moduli ad innesto
- contatto di tele-segnalamento
- nessuna corrente di fuga e di funzionamento
- contatto di tele-segnalamento

Categoria di test
T2 / T3
Dispersione corrente (Imax)
40 kA
Tempo di risposta [ta]
≤20 ns
Livello di protezione [Up]
1.1 kV
Sezione nominale del conduttore (min/max)
2.5 - 25.0 mm²
Frequenza nominale [fn]
0.0 - 100.0 Hz
Corrente impulsiva di dispersione nominale (8/20)
20 kA
Contatto di segnalazione
Sì
Tensione nominale AC
230 V
Tensione continua AC max.
275 V
Shock combinato [Uoc]
10 kV
Livello di protezione mas. (a 5kA)
0.8 kV
Livello di protezione mas. (a 12.5kA)
0.95 kV
Livello di protezione mas. (a Imax)
1.5 kV
Operativo perdita guasto [Ic]
0 kA
Corrente sequenziale [IF]
0 kA
Capacité d'extinction actuelle [Ifi]
Unendlich kA eff
TOV-tensione L-N [UT]
450 V / 5 sec.
Resistenza cortocircuito (Icw)
25 kA
Segnalazione di guasto
Mechanisch, Rot
Temperatura esteso
-40.0 - 85.0 °C
Grado di protezione
IP20
fusibile max. (gG)
125 A
Montaggio su
Hutschiene 35 mm
Segnalazione sul dispositivo
ottico
Sezione di collegamento contatto di segnalazione.
1.5 mm²
Capacità di commutazione
250 V / 0,5 A (AC) - 30 V / 2 A (DC)
Classe di prova tipo 2
Sì
Livello di protezione L-N [Up]
1.1 kV
20/Pol
Resistente a corto circuito
Sì
Fusibile ausiliario integrato
No
Con contatto telecomunicazioni
Sì
Tipo di montaggio
barra cieca 35 mm
Grado di protezione (IP)
IP20
Materiale della scatola

Norme di prova Germania

Norme di prova internazionale
IEC 61643-11
Norme di prova USA
UL 1449 ed.3
Norme di prova Europa
EN 61643-11
Omologazione
VDE, ÖVE und UL

 Articolo no. Numéro-E Categoria di test Numero di poli Dispersione corrente (Imax) Tempo di risposta [ta] Livello di protezione [Up] Sezione nominale del conduttore (min/max) Frequenza nominale [fn] Corrente impulsiva di dispersione nominale (8/20) Contatto di segnalazione VPE Quantità

Scaricatore 296.044.051 808 471 000 T2 / T3 1 40 ≤20 1.1 2.5 - 25.0 0.0 - 100.0 20 Sì 1
Scaricatore 296.044.052 808 476 000 T2 / T3 2 40 ≤20 1.1 2.5 - 25.0 0.0 - 100.0 20 Sì 1
Scaricatore 296.044.053 808 477 000 T2 / T3 3 40 ≤20 1.1 2.5 - 25.0 0.0 - 100.0 20 Sì 1
Scaricatore 296.044.054 808 478 000 T2 / T3 4 40 ≤20 1.1 2.5 - 25.0 0.0 - 100.0 20 Sì 1
