Catégories

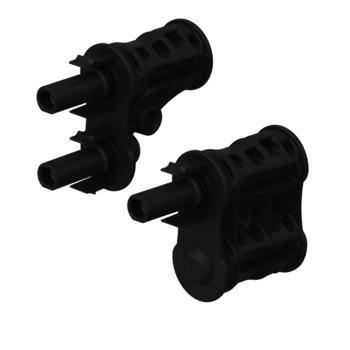

Connecteur de dérivation MC 4_a

Télécharger la fiche technique



Description
Accouplement possible avec les connecteurs MC4 et MC4-Evo 2

Légende
{a) Abzweigbuchse PV-AZB4-EVO 2}
{b) Abzweigstecker PV-AZS4-EVO 2}

Matériel
PC
Tension de régime perm. Max. [Uc]
≤1000VDC
Matériau du boîtier/corps

Température étendue
-40.0 - 90.0 °C
Classe de protection
IP67
Courant de charge nominal
30 A

 Ref. article Nombre-E Matériel Tension de régime perm. Max. [Uc] remarque VPE Quantité

Douille de dérivation PV-AZB4 296.049.001 969 600 504 PC ≤1000VDC a) 10
Abzweigstecker PV-AZS4 296.049.002 969 600 004 PC ≤1000VDC b) 10
Abzweigbuchse MC4-Evo 2 296.049.021 969 600 514 PA ≤1500VDC a) 10
Abzweigstecker MC4-Evo 2 296.049.022 969 600 014 PA ≤1500VDC b) 10
